AKUMULIACINES ŠAMOTO KERAMIKOS PLOKŠTES ŽIDINIŲ ĮRENGIMUI

Daugiau nei 90proc. Lietuvoje pastatomų židinių yra iš konstrukcinių – izoliacinių medžiagų. Mes Jums norime pristatyti galimybę turėti šildantį židinį, sumontuotą iš šilumą kaupiančių akumuliacinių plokščių. Tokia židinio konstrukcija yra labai pranaši, nes šiluma sklinda ne tik nuo degančio ugniakuro stiklo bei grotelių, tačiau šyla praktiškai visa židinio konstrukcija. Naujos kartos plokščių, pagamintų iš aukštai temperatūrai atsparios, didelio tankio ir šiluminės talpos šamoto keramikos patogumas ir tuo pačiu pranašumas yra tai, kad akumuliacines plokštes galima montuoti praktiškai su daugumos gamintojų ugniakurais, tiek pagamintais iš ketaus, tiek ir iš plieno. Iš akumuliacinių plokščių sumontuota karščio kaupimo kamera gali būti ne tik apie židinio ugniakurą. Tinkamai parinkus židinio ugniakurą ir atlikus skaičiavimus galima įrengti uždaras „hipokausto“ sistemas ir šildyti ne tik už sienos, bet net ir kitame aukšte esančius kambarius (tokioms šildymo sistemos jau reikalingas rimtas ugniakuras). Šildomas sieneles iš akumuliacinių plokščių galima sumontuoti labai kompaktiškai, pavyzdžiui sumontuoti galinę židinio sienelę sienų pertvaroje. Tokiu būdu turėtumėte dviejų atskirų patalpų šildymą vienu metu. Židinys, sumontuotas iš akumuliacinių plokščių išoriškai nei pagal gabaritus, dizainą ar kitus parametrus gali niekuo neišsiskirti iš kitų židinių. Skirtumas tik tame, kad sumontuota konstrukcija skleis malonią šilumą.


Židinys šildo kol dega, todėl  židinio konstrukciją siūlome montuoti iš akumuliacinių plokščių.

18 žingsnių kaip tai padaryti:
1.

Židinio montavimą pradėsime nuo galinės židinio sienos izoliavimo.

Nugarinės sienos ir šoninės sienos dalies/kamino (kur nebus akumuliacijos) izoliavimui naudosime ekologiškas konstrukcines – izoliacines plokštes wolftherm (Vokietija).

Padidinto elastingumo klijus (tinka klijai šildomoms grindims) ant izoliacinių plokščių tepame taškais.
Монтаж конструкции начинается с изоляции поверхностей.
Мы рекомендуем: - теплоизоляционные плиты из вермикулита - Wolftherm.
Клей на плиты и камни наносится точечно.
 2.





Akyto vermikulito pagrindu pagamintas izoliacines plokštes siūlome dviejų išmatavimų:
1200 x 800mm ir 800 x 600mm.

Dideli plokščių gabaritai palengvina ir pagreitina židinio montavimo eigą.

Izoliacinės plokštės tarpusavyje (siauros kraštinės) viena su kita, klijuojamos specialiais kleber klijais.



Большой формат (1200 x 800мм; 800 x 600мм) теплоизоляционных плит позволяет охватывать большие площади, что ускоряет и упрощает монтаж.

 3.







Prie židinio ugniakuro malkų degimo procesui užtikrinti lanksčiu aliuminiu ortakiu prijungsime šviežią orą iš lauko, laisvo ventiliacijos kanalo, arba pagalbinės gerai ventiliuojamos patalpos (pvz. nešildomos palėpės).

Šviežio oro tiekimo ortakio diametras priklauso nuo ugniakuro.
Jis gali svyruoti nuo d/80 iki d/180mm skersmens.



Чтобы обеспечить движение нагретого воздуха, необходимо оставить отверстия требуемого размера.
 4.

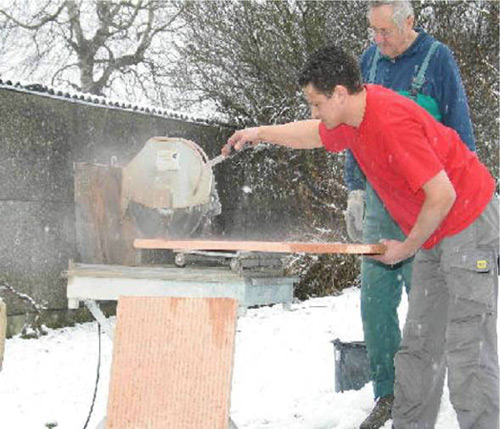

Akumuliacinės plokštės yra 1000x500x30mm dydžio.

Plokščių pjaustymui bus reikalingos didelės akmens-plytelių pjovimo staklės arba didesnio galingumo kampinis šlifuoklis.



Для работы с шамотом (1000 x 500 x 30мм) используется следующий инструмент:
- Болгарка;
- Станок для мокрой резки камней;
- Механический колющий инструмент.
 5.

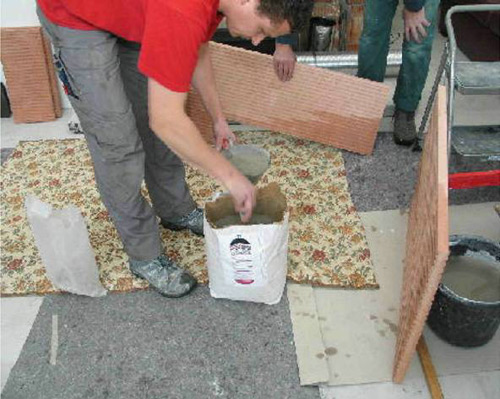

Akumuliacinių plokščių klijavimui tarpusavyje naudosime specialius greitai stingstančius Wolfshoher HM klijus, kurie jau po 15 min konstrukcijai suteikia tvirtą sukibimą.

Klijus maišome nedideliais kiekiais.



Готовые к монтажу плиты смочить, для соединения плит использовать массу HM, которая уже через 15 минут дает прочное схватывание. Расход массы должен соответствовать объему работ.
 6.

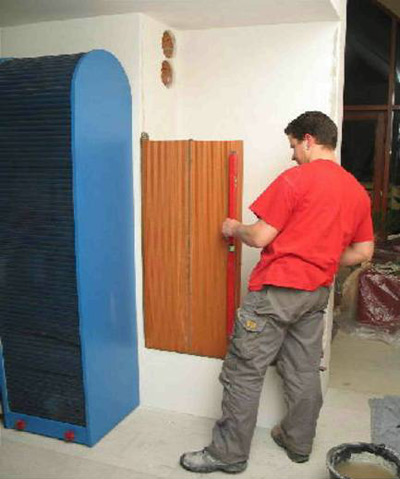

Gulsčiuko pagalba nuolat tikriname vertikaliai bei horizontaliai montuojamas plokštes.



Постоянно проверять вертикальность и горизонтальность поверхностей при помощи строительного уровня.

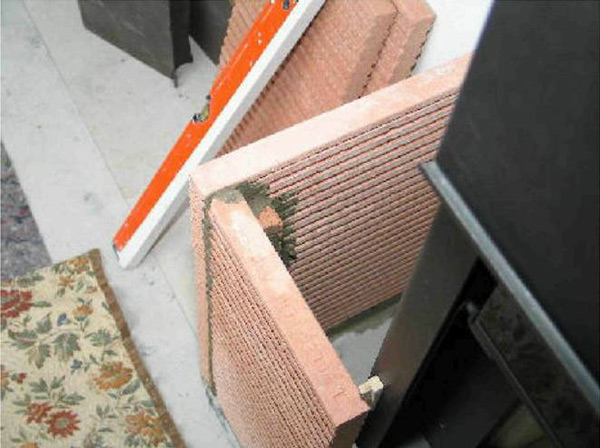

 7.   Jokiu būdu akumuliacinės plokštės negali liestis prie ugniakuro ar kitų kaistančių metalinių židinio konstrukcijų.
Minimalus tarpas prie ugniakuro durelių ir akumuliacinių plokščių 0,5 - 1cm, tarp ugniakuro korpuso ir konstrukcijos 1,5 - 15cm.
Kitose skirtingą plėtimosi koeficientą turinčių medžiagų jungimo vietose naudosime keraminę vatą.
Расстояние от стальной конструкции до шамотной оболочки может составлять от 1,5 до 15 см. Не допускать образования тепловых мостиков из остатков смеси.
 8.





Ugniakuro pajungimui prie dūmtraukio naudosime 2mm storio plieninius pajungimo vamzdžius.

Sureguliuojame ugniakuro tiesumą: patikriname vertikalumą bei horizontalumą.



Стальные и шамотные элементы имеют разные коэффициенты линейного расширения, поэтому места примыкания необходимо изолировать негорючим неорганическим волокнистым материалом.
 9.

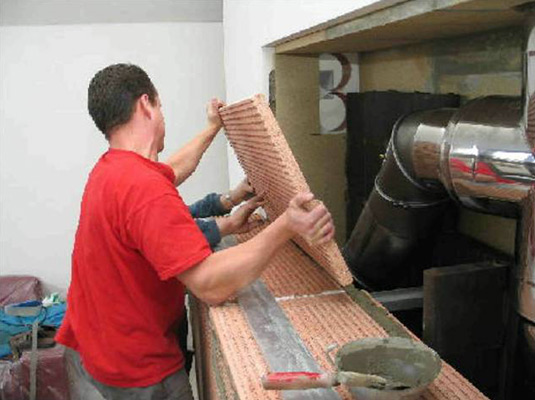

„Išneštas“ pakabinamas konstrukcijas sutvirtiname papildomais įklijuojamais kampeliais ar kaladėlėmis, išpjautais iš tos pačios plokštės.

Sunkias detales laikinai paremsime iki greitai stingstančių Wolfshoher HM klijų sukibimo.





Плита внешней оболочки над топкой частично опирается на металлическую, а частично на шамотную часть конструкции.
 10.



Iš akumuliacinių pačių plokščių gali būti formuojamos įvairios židinio konstrukcijos variacijos: šildomos galinės židinio sienutės, šildomos lentynėlės, šildomos nišos...

Židinio konvekcijai (oro padavimas - apačioje, karšto oro "išleidimas" - viršutinė židinio konstrukcijos dalis) sumontuosime groteles.




Чтобы обеспечить движение нагретого воздуха, необходимо оставить отверстия требуемого размера. Нагреваемый воздух попадает в конструкцию через отверстие, расположенное в нижней части.
Впоследствии они будут закрыты вентиляционной решеткой.
 11.
Stipriau kaistančias židinio konstrukcijos vietas (pvz. lentynėlę virš ugniakuro) rekomenduojame papildomai izoliuoti arba sudvigubinti.

Horizontalių sėdimų paviršių uždengimui naudosime specialiai tam skirtas šamotines hurdis plokštes.


Две плиты большого формата образуют полочку, над которой монтируется продолжение внешней оболочки.
 12.

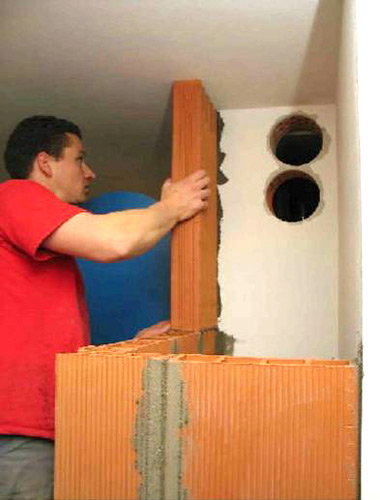

Butaforines, nešildomas židinio konstrukcijos vietas galima montuoti iš gerokai pigesnių, izoliacinių "hurdis" plokščių.







Для снижения теплового потока с задней стороны стены устанавливаются теплоизоляционные плиты «Хурдис».
 13.

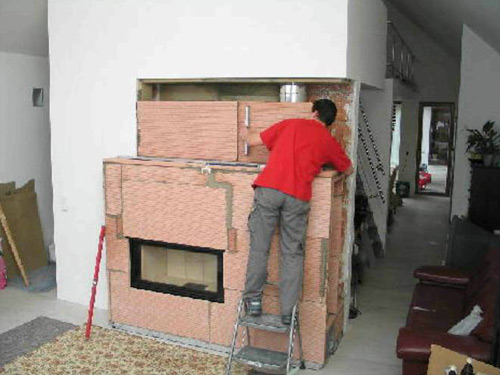

Iš tuščiavidurių hurdis plokščių taip pat galima sumontuoti ir viršutinę, nešildomą židinio konstrukcijos dalį.

Karštą orą iš židinio karščio kameros galima "nuvesti" į atokesnius kambarius ir specialaus aukštatemperatūrinio VA kanalinio ventiliatoriaus pagalba išpūsti į norimas patalpas.







Пустотелые каменные плиты Хурдис применяются в тех местах, где колебания температур незначительны. Например, обмуровка топки для защиты примыкающих к ней стен, перекрытие топки или конструкция основания для стационарной печи, теплообменника и т.д.
 14.





Gulščiuko pagalba nuolat tikriname židinio konstrukcijos lygumą.





При выполнении всех операций постоянно использовать уровень.
 15.

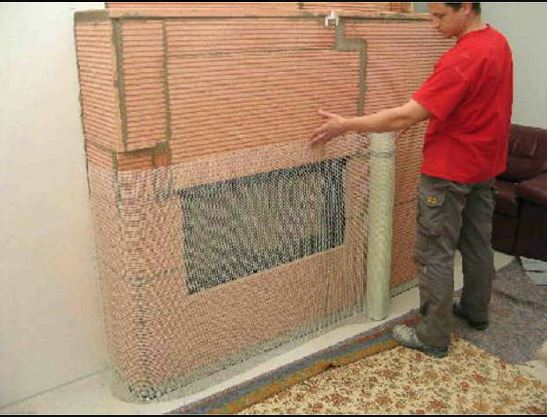

Sumontavus židinį, pradėsime jo apdailos darbus.  Prieš tinkavimą, akumuliacinį židinį būtina „užarmuoti“.

Tam naudosime specialų, karščiui atsparų armavimo tinklelį.



Штукатурку для отделки внешней поверхности теплоаккумулиру ющего камина наносят по сетке. Штукатурку можно использовать не только как финишную отделку но и в качестве основания под сетку.
 16.

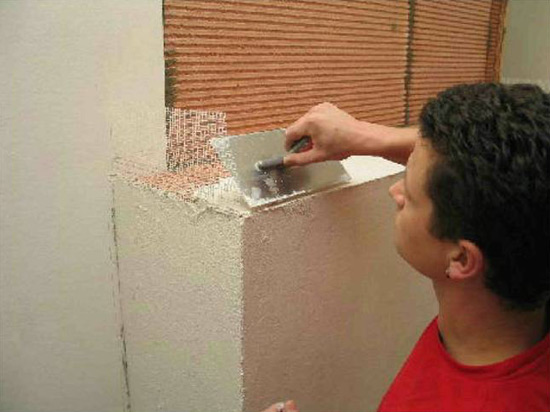

Armavimo tinklelis naudojamas kartu su armuojančiu mišiniu.

Armavimo mišinį patogiausia užtepti statybine glaistykle.



Штукатурка наносится шпателем. При выполнении работ обратить особое внимание на качество отделки угловых элементов.
 17.   Karščiui atspariu glaistu padengiama visa židinio konstrukcija.
25kg. mišiniu galima nutinkuoti apie 2m2 paviršiaus.

Norint suformuoti grubų paviršių, naudojamas aštresnis baltas krosninis tinkas.
Norint išgauti idealiai lygų paviršių, naudojamas lygus tinkas.



В программе поставок представлены два вида штукатурки: натуральная и моделируемая. Одного мешка весом 25 кг хватает приблизительно на 2 м2.
 18.




Nuglaistytas židinys gali būti nudažomas skirtingų spalvų tonais.

Apdailai apie ugniakuro pakurą rekomenduojame naudoti metalinį židinio apdailos rėmą.

Iš akumuliacinių plokščių sumontuotas židinys taps ne tik Jūsų namų puošmena, bet ir puikiu šildymo įrenginiu pereinamuoju šildymo laikotarpiu.




Готовую оштукатуренную конструкцию можно окрасить полностью или частично, отделать мозаикой или керамической плиткой.
Теплоаккумулирующий камин станет не только украшением Вашего дома, но и позволит отапливать его в переходный период и экономить энергию.

Būkite budrūs! Ieškodami geresnio uždarbio meistrai klientams kartais siūlo pigesnes lenkiškas betonines plokštes.Kuo skiriasi betonas nuo keramikos aiškinti neverta, juk pečiaus iš betono nenorėtumėte?
